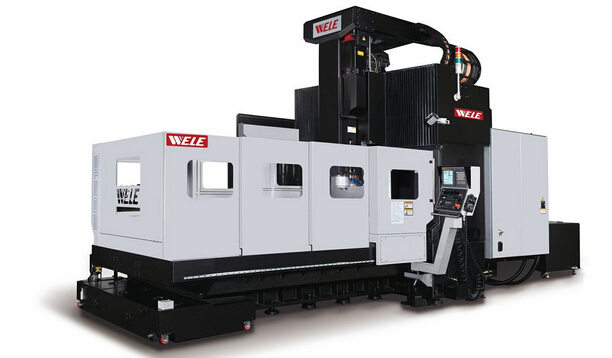

規格說明 |
|
單位 |
SB-216 |
SB-316 |
SB-416 |
|
● |
行程 |
|
|
|
|
|
|
|
三軸導軌 |
|
|
滾柱式 超重負荷型 線性導軌 |
||
|
|
Ｘ軸行程 |
|
mm |
2,120 |
3,060 |
4,060 |
|
|
Ｙ軸行程 |
|
mm |
1,600 |
||
|
|
Ｚ軸行程 |
|
mm |
800 |
||
|
|
主軸鼻端至工作台面 |
※ |
mm |
200 – 1,000 |
||
|
|
雙柱間距離 |
|
mm |
1,700 |
||
|
● |
工作台 |
※ |
|
|
|
|
|
|
工作台尺寸（長x寬） |
|
mm |
2,000 x 1,500 |
3,000 x 1,500 |
4,000 x 1,500 |
|
|
Ｔ型槽（寬x間距x槽數） |
|
mm |
22 x 170 x 9 |
||
|
|
最大載重 |
|
kg |
8,000 |
10,000 |
12,000 |
|
● |
主軸 |
|
|
|
|
|
|
|
主軸轉速 |
※ |
rpm |
10 - 6,000 |
||
|
|
主軸馬力（連續/30分鐘額定） |
※ |
kW(HP) |
22/26(30/35) |
||
|
|
主軸傳動（無段變速齒輪箱） |
|
|
兩檔齒輪自動變速 |
||
|
|
主軸內孔錐度 |
|
|
#50 |
||
|
|
主軸最大扭距（連續/30分鐘額定） |
|
Nm |
626/740 |
||
|
|
主軸前軸承內徑 |
|
mm |
100 |
||
|
● |
進給 |
|
|
|
|
|
|
|
G00 快速進給（Ｘ軸） |
|
mm/min |
24,000 |
24,000 |
20,000 |
|
|
G00 快速進給（Ｙ軸） |
|
mm/min |
24,000 |
||
|
|
G00 快速進給（Ｚ軸） |
|
mm/min |
18,000 |
||
|
|
G01 切削進給 |
|
mm/min |
1 - 10,000 |
||
|
● |
自動換刀系統 |
|
|
|
|
|
|
|
刀庫容量 |
※ |
set |
32 |
||
|
|
最大刀具直徑／無鄰刀 |
|
mm |
127／215 |
||
|
|
最大刀具長度 |
|
mm |
400 |
||
|
|
最大刀具重量 |
|
kg |
20 |
||
|
|
刀把型式 |
※ |
|
BT50 |
||
|
|
拉刀螺栓 |
※ |
|
MAS403P50T-1(45∘) |
||
|
|
換刀時間（刀對刀） |
|
sec |
8 |
||
|
● |
機器精度 |
|
|
|
|
|
|
|
定位精度 (JISB6338)（標準型） |
|
mm |
±0.010/全長 |
||
|
|
(VDI/DGQ 3441)（標準型） |
|
mm |
P=0.020/全長 |
P=0.025/全長 |
P=0.030/全長 |
|
|
重現性 (JISB6338)（標準型） |
|
mm |
±0.003 |
||
|
|
(VDI/DGQ 3441)（標準型） |
|
mm |
Ps=0.015 |
Ps=0.020 |
Ps=0.025 |
|
● |
油氣壓系統 |
|
|
|
|
|
|
|
切削液容量 |
|
liter |
500 |
||
|
|
切削液泵 |
|
HP |
1.5 |
||
|
|
潤滑油箱容量 |
|
liter |
6 |
||
|
|
油壓系統容量 |
|
liter |
125 |
||
|
|
油壓泵 |
|
HP |
7.5 |
||
|
|
氣壓壓力需求（最少） |
|
kg/cm2 |
5 |
||
|
● |
其他 |
|
|
|
|
|
|
|
電力需求 |
|
Vac |
380±10% |
||
|
|
|
|
kVA |
60 |
||
|
|
|
|
phase |
3 |
||
|
|
|
|
Hz |
50／60 |
||
|
|
占地面積（長向尺寸） |
|
mm(約) |
6,310 |
8,310 |
10,310 |
|
|
（寬向尺寸） |
|
mm(約) |
|
4,735 |
|
|
|
機器高度（最高） |
|
mm(約) |
|
4,350 |
|
|
|
機器重量 |
|
kg (約) |
|
|
|
|
標準附件 |
選購附件 |
||
| ■ BT50 主軸錐孔+MAS 拉刀栓 | ■ DIN50 主軸錐孔 | ||
| ■ 6,000 rpm 兩檔無段變速齒輪箱主軸 (30/35HP) | ■ CAT50 主軸錐孔+ANSI 拉刀栓 | ||
| ■ 主軸及齒輪箱溫控系統 | ■ 4,000 rpm兩檔無段變速齒輪箱主軸 (30/35HP) | ||
| ■ 機械式扭力限制器 (X,Y,Z軸) | ■ 10,000 rpm 直結式主軸 (25/30HP) BBT50刀把 | ||
| ■ 雙編碼器回饋系統 (X,Y,Z軸) | ■ 15,000 rpm 直結式主軸 (25/30HP) BBT40刀把 | ||
| ■ 中央集中自動潤滑系統 | ■ 立柱加高200mm | ||
| ■ 全封式切削防護罩 | ■ 立柱加高400mm | ||
| (高度約1700 mm (66.9”)) | ■ 全密閉式切削防護罩 | ||
| ■ 多層次疊式操作門 | ■ 60刀容量刀庫 | ||
| ■ (最大門寬=X軸行程–200mm) | ■ 90 刀容量刀庫 | ||
| ■ 切削液系統 (含切削泵及儲存筒) | ■ 120 刀容量刀庫 | ||
| ■ 三軸獨立潤滑油回收系統 | ■ X,Y,Z軸光學尺回饋系統 | ||
| ■ 雙螺旋及鏈式鐵屑輸送機及蓄屑車 | ■ 油路刀把接口 | ||
| ■ 32 刀容量刀庫 | ■ 主軸中心出水(Form A) | ||
| ■ 剛性攻牙功能 | ■ 自動附加頭每 5°分度機構 | ||
| ■ 腳踏手動鬆刀開關 | ■ 90° 頭每90度一位置手動分度 | ||
| ■ 移動式手搖手輪 | ■ 30° 頭每90度一位置手動分度 | ||
| ■ 工作燈 | ■ 萬向頭 A, C軸向手動分度 | ||
| ■ 程式結束及警示燈 | ■ 延長頭 | ||
| ■ RS232傳輸接口 | ■ 懸臂式附加頭置放架 | ||
| ■ 清潔用水槍 | (置於右側立柱邊容許放置一個) | ||
| ■ 基礎螺栓及水平調整螺絲 | ■ 懸臂式操作面板 (水平移動式) | ||
| ■ 機器操作及維修說明書 | ■ 自動刀長量測系統 | ||
| ■ FANUC 18iM 控制器 | ■ 自動工件量測系統 | ||
| ■ Heidenhain TNC i530 控制器 | |||
| 註：一切規格本公司保留修改的權利。 |
■ CNC 旋轉工作台
|
||
|
||
|
|
||
 |
