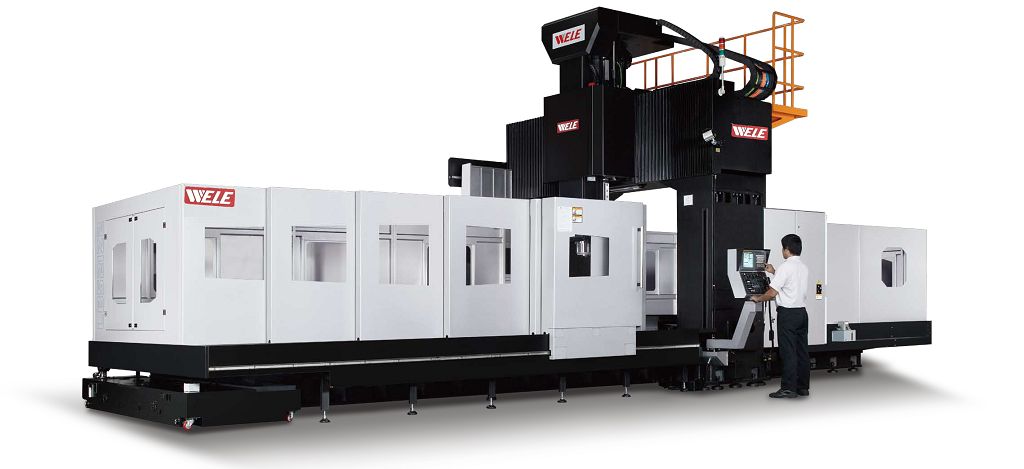

規格說明 |
|
單位 |
LB-325 |
LB-425 |
LB-525 |
LB-625 |
|
|
● |
行程 |
|
|
|
|
|
|
|
|
|
三軸導軌 |
|
|
滾柱式 超重負荷型 線性導軌 |
||||
|
|
Ｘ軸行程 |
|
mm |
3060 |
4060 |
5060 |
6060 |
|
|
|
Ｙ軸行程 |
|
mm |
2550 |
||||
|
|
Ｚ軸行程 |
|
mm |
800 |
||||
|
|
主軸鼻端至工作台面 |
※ |
mm |
200 - 1000 |
||||
|
|
雙柱間距離 |
|
mm |
2700 |
||||
|
● |
工作台 |
|
|
|
|
|
|
|
|
|
工作台尺寸（長） |
|
mm |
3000 |
4000 |
5000 |
6000 |
|
|
|
（寬） |
mm |
2400 |
|||||
|
|
Ｔ型槽（寬x間距x槽數） |
mm |
28 x 200 x 12 |
|||||
|
|
最大載重 |
|
kg |
12000 |
15000 |
18000 |
20000 |
|
|
● |
主軸 |
|
|
|
|
|
|
|
|
|
主軸轉速 |
※ |
rpm |
10-6,000 |
||||
|
|
主軸馬力（連續/30分鐘額定） |
|
kW(HP) |
22/26(30/35) |
||||
|
|
主軸傳動（無段變速齒輪箱） |
|
|
兩檔齒輪自動變速 |
||||
|
|
主軸內孔錐度 |
|
|
# 50 |
||||
|
|
主軸最大扭距（連續/30分鐘額定） |
|
Nm |
626 / 740 |
||||
|
|
主軸前軸承內徑 |
|
mm |
100 |
||||
|
● |
進給 |
|
|
|
|
|
|
|
|
|
G00 快速進給（Ｘ軸） |
|
mm/min |
24000 |
18000 |
12500 |
9000 |
|
|
|
G00 快速進給（Ｙ軸） |
|
mm/min |
20000 |
||||
|
|
G00 快速進給（Ｚ軸） |
|
mm/min |
18000 |
||||
|
|
G01 切削進給 |
|
mm/min |
1 – 10000 |
||||
|
● |
自動換刀系統 |
|
|
|
|
|
|
|
|
|
刀庫容量 |
※ |
set |
32 |
||||
|
|
最大刀具直徑／無鄰刀 |
|
mm |
127/215 |
||||
|
|
最大刀具長度 |
|
mm |
400 |
||||
|
|
最大刀具重量 |
|
kg |
20 |
||||
|
|
刀把型式 |
※ |
|
BT50 |
||||
|
|
拉刀螺栓 |
※ |
|
MAS403P50T-1(45°） |
||||
|
|
換刀時間（刀對刀） |
|
sec |
8 |
||||
|
● |
機器精度 |
|
|
|
|
|
|
|
|
|
定位精度(JISB6338)（標準型） |
|
mm |
±0.015/全長 |
||||
|
|
(VDI/DGQ 3441)（標準型） |
|
mm |
P=0.025
/全長 |
P=0.030
/全長 |
P=0.040
/全長 |
P=0.050
/全長 |
|
|
|
重現性 (JISB6338)（標準型） |
|
mm |
±0.003 |
||||
|
|
(VDI/DGQ 3441)（標準型） |
|
mm |
Ps=0.020 |
Ps=0.025 |
Ps=0.030 |
Ps=0.035 |
|
|
● |
油氣壓系統 |
|
|
|
|
|
|
|
|
|
切削液容量 |
|
liter |
750 |
||||
|
|
切削液泵 |
|
HP |
1. 5 |
||||
|
|
潤滑油箱容量 |
|
liter |
6 |
||||
|
|
油壓系統容量 |
|
liter |
125 |
||||
|
|
油壓泵 |
|
HP |
7.5 |
||||
|
|
氣壓壓力需求（最少） |
|
kg/cm2 |
5 |
||||
|
● |
其他 |
|
|
|
|
|
|
|
|
|
電力需求 |
※ |
VAC |
380±10% |
||||
|
|
|
|
kVA |
60 |
70 |
70 |
80 |
|
|
|
|
|
phase |
3 |
||||
|
|
|
|
Hz |
50/60 |
||||
|
|
占地面積（長向尺寸） |
|
mm(約) |
8610 |
10320 |
|
|
|
|
|
（寬向尺寸） |
|
mm(約) |
5700 |
||||
|
|
機器高度（最高） |
|
mm(約) |
4350 |
||||
|
|
機器重量 |
|
kg (約) |
36000 |
40000 |
44000 |
48000 |
|
|
標準附件 |
選購附件 |
||
| ■ BT50 主軸錐孔+MAS 拉刀栓 | ■ DIN50 主軸錐孔 | ||
| ■ 6,000 rpm 兩檔無段變速齒輪箱主軸 (30/35HP) | ■ CAT50 主軸錐孔+ANSI 拉刀栓 | ||
| ■ 主軸及齒輪箱溫控系統 | ■ 4,000 rpm兩檔無段變速齒輪箱主軸 (30/35HP) | ||
| ■ 機械式扭力限制器 (X, Y, Z軸) | ■ 10,000 rpm 直結式主軸 (25/30HP) BBT50刀把 | ||
| ■ 雙編碼器回饋系統 (X, Y, Z軸) | ■ Y 軸行程延伸至 3200 mm | ||
| ■ 中央集中自動潤滑系統 | (LB-425Y、LB525Y、LB-625Y) | ||
| ■ 四片式切削防護罩 | ■ Z 軸行程延伸至1000 mm (39.4") | ||
| ■ 切削液系統 (含切削泵及儲存筒) | (6,000 rpm 齒輪式主軸) | ||
| ■ 三軸獨立潤滑油回收系統 | ■ Z 軸行程延伸至1200 mm (47.2") | ||
| ■ 雙螺旋及鏈式鐵屑輸送機及蓄屑車 | (6,000 rpm 齒輪式主軸) | ||
| ■ 32 刀容量刀庫 | ■ Z 軸行程延伸至1400 mm (55.1") | ||
| ■ 剛性攻牙功能 | (6,000 rpm 齒輪式主軸) | ||
| ■ 腳踏手動鬆刀開關 | ■ 立柱加高200mm | ||
| ■ 移動式手搖手輪 | ■ 立柱加高400mm | ||
| ■ 工作燈 | ■ 全封式切削防護罩 | ||
| ■ 程式結束及警示燈 | (高度約1700 mm (66.9”)) | ||
| ■ RS232傳輸接口 | ■ 多層次疊式操作門 | ||
| ■ 清潔用水槍 | (最大門寬=X軸行程–200mm) | ||
| ■ 基礎螺栓及水平調整螺絲 | ■ 全密閉式切削防護罩 | ||
| ■ 機器操作及維修說明書 | ■ 60刀容量刀庫 | ||
| ■ FANUC 18iM 控制器 | ■ 90 刀容量刀庫 | ||
| ■ 120 刀容量刀庫 | |||
| ■ X,Y,Z軸光學尺回饋系統 | |||
| ■ 油路刀把接口 | |||
| ■ 主軸中心出水(Form A) | |||
| ■ 自動附加頭每 5°分度機構 | |||
| ■ 90° 頭每90度一位置手動分度 | |||
| ■ 30° 頭每90度一位置手動分度 | |||
| ■ 萬向頭 A, C軸向手動分度 | |||
| ■ 延長頭 | |||
| ■ 懸臂式附加頭置放架 | |||
| (置於右側立柱邊容許放置一個) | |||
| ■ 懸臂式操作面板 (水平移動式) | |||
| ■ 懸吊式操作面板 (多向移動式) | |||
| ■ 自動刀長量測系統 | |||
| ■ 自動工件量測系統 | |||
| ■ Heidenhain TNC i530 控制器 | |||
| ■ CNC 旋轉工作台 | |||
| 註：一切規格本公司保有修改的權利。 | |||
|
||
|
|
||
 |
