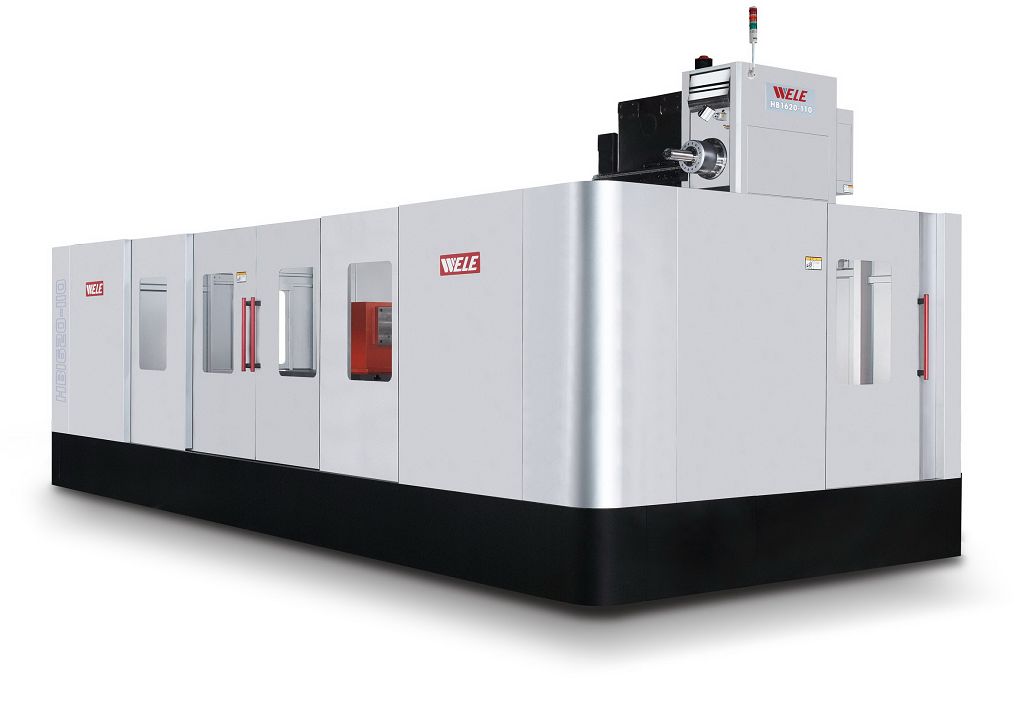

规格 / 机型 |
单位 |
HB1416-110 |
HB1620-130 |
|
加工范围 |
||||
|
|
X 轴行程 |
mm (in) |
2000 (78.7) |
3000 (118.1) |
|
|
Y 轴行程 |
mm (in) |
1800 (70.9) |
2100 (82.7) |
|
|
Z 轴行程 |
mm (in) |
1300 (51.2) |
1500 (59.1) |
|
|
W 轴行程 |
mm (in) |
500 (19.7) |
700 (27.6) |
|
|
主轴头鼻端到工作台中心线 |
mm (in) |
200-700 (7.9-27.6) |
80-780 (3.1-30.7) |
|
工作台规格 |
||||
|
|
工作台尺寸 (X轴方向) |
mm (in) |
1440 (56.7) |
1600 (63) |
|
|
工作台尺寸 (Y轴方向) |
mm (in) |
1600 (63) |
2000 (78.7) |
|
|
工作台最小分割角 |
degree |
0.001 |
0.001 |
|
|
工作台最大承重 |
kg (lb) |
8000 (17637) |
12000 (26455) |
|
主轴规格 |
||||
|
|
主轴马力 (连续/30分钟) |
kW (HP) |
22/26 (30/35) |
|
|
|
主轴转速 |
rpm |
1~3,500 (两档无段变速) |
1~2,000 (两档无段变速) |
|
|
主轴锥孔 |
|
BT#50 |
|
|
进给系统 |
||||
|
|
快速进给速率 X 轴 |
mm(in)/min |
15000 (590.6) |
|
|
|
快速进给速率 Y 轴 |
mm(in)/min |
12000 (472.4) |
|
|
|
快速进给速率 Z 轴 |
mm(in)/min |
15000 (590.6) |
|
|
|
快速进给速率 W 轴 |
mm(in)/min |
5000 (196.9) |
|
|
|
快速进给速率 B 轴 |
rpm |
5 |
5 |
|
|
切削进给速度 |
mm(in)/min |
5000 (196.9) |
|
|
刀库系统 |
||||
|
|
刀库容量 |
pcs |
40 |
|
|
|
最大刀具直径 / 邻刀空 |
mm (in) |
125/250 (4.9 / 9.8) |
|
|
|
最大刀具长度 |
mm (in) |
400 (15.7) |
|
|
|
最大刀具重量 |
kg (lb) |
25 (55) |
|
|
精度 |
||||
|
|
定位精度 (JIS 6338) |
mm (in) |
±0.022 (0.009) 全行程 |
|
|
|
定位精度 (VDI/DGQ 3441) |
mm (in) |
P=0.016 (0.006) |
P=0.020 (0.008) |
|
|
重现性精度 (JIS 6338) |
mm (in) |
±0.010 (0.004) |
|
|
|
重现性精度 (VDI/DGQ 3441) |
mm (in) |
Ps=0.012 (0.005) |
Ps=0.015 (0.006) |
|
机器占地面积和重量 |
||||
|
|
机器长度 |
mm (in) |
6500 (255.9) |
7500 (295.3) |
|
|
机器宽度 |
mm (in) |
6292 (247.7) |
6692 (263.5) |
|
|
机器高度 |
mm (in) |
4136 (162.8) |
4436 (174.6) |
|
|
机器重量 |
kg (lb) |
30000 (66139) |
35000 (77162) |
l 本公司保留因技術需求，隨時更改型錄內容及文字之權利
|
||
|
|
||
 |
