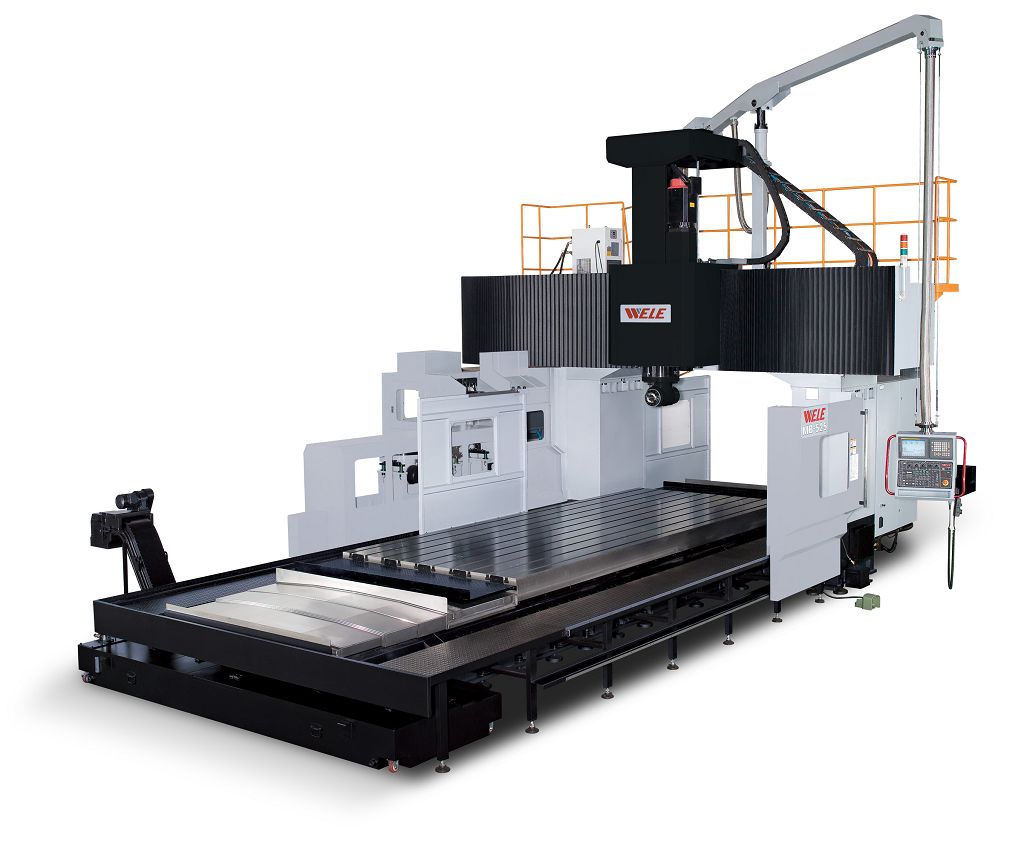

規格/機型 |
單位 |
MB-425 |
MB-525 |
MB-625 |
MB-725 |
|
加工範圍 |
||||||
|
|
X軸行程(左右) |
mm(in) |
4060 (159.8) |
5060 (199.2) |
6060 (238.6) |
7060 (278.0) |
|
|
Y軸行程(前後) |
mm(in) |
3200 (126.0) |
|||
|
|
Z軸行程(上下) |
mm(in) |
1000 (39.4) |
|||
|
|
主軸鼻端至工作台面距離 |
mm(in) |
200-1200 (7.9-47.2) |
|||
|
|
臥式主軸中心線到工作台面距離 |
mm(in) |
0-984 (0-38.7) |
|||
|
|
雙柱間距離 |
mm(in) |
2500 (98.4) |
|||
|
工作台規格 |
||||||
|
|
工作台尺寸 (X 軸方向) |
mm(in) |
4000 |
5000 |
6000 |
|
|
|
工作台尺寸 (Y 軸方向) |
mm(in) |
2000 (78.7) |
|||
|
|
工作台最大載重 |
kg(lb) |
15000 |
18000 |
20000 |
20000 |
|
主軸規格 |
||||||
|
|
主軸轉速_立式 |
rpm |
齒輪式/10-6000 |
|||
|
|
主軸轉速_臥式 |
rpm |
2400 |
|||
|
|
主軸馬力（連續/30分鐘額定） |
kW(HP) |
22/26 (30/35) |
|||
|
|
主軸內孔錐度 |
|
BT#50 |
|||
|
|
臥式主軸自動旋轉分度 |
degree |
每 5° 分度 |
|||
|
進給系統 |
||||||
|
|
G00 快速進給 (X 軸) |
mm(in)/min |
18000 |
12500 |
9000 |
6000 |
|
|
G00 快速進給 (Y 軸) |
mm(in)/min |
20000 (787.4) |
|||
|
|
G00 快速進給 (Z 軸) |
mm(in)/min |
12000 (472.4) |
|||
|
|
G01 切削進給 |
mm(in)/min |
1-10000 ( 0.01-393.7) |
|||
|
刀庫系統 |
||||||
|
|
刀庫容量 |
pcs |
60 |
|||
|
|
最大刀具直徑／無鄰刀 |
mm(in) |
127/215 (5/8.5) |
|||
|
|
最大刀具長度 |
mm(in) |
400 (15.7) |
|||
|
|
最大刀具重量 |
kg(lb) |
20 (44) |
|||
|
精度 |
||||||
|
|
定位精度(JISB6338) |
mm(in) |
±0.015 (0.0006) 全行程 |
|||
|
|
定位精度(VDI/DGQ 3441) |
mm(in) |
P 0.030 |
P 0.040 |
P 0.050 |
P 0.060 |
|
|
重現性精度 (JISB6338) |
mm(in) |
±0.003 (0.0001) |
|||
|
|
重現性精度(VDI/DGQ 3441) |
mm(in) |
Ps 0.025 |
Ps 0.030 |
Ps 0.035 |
Ps 0.045 |
|
機器佔地面積和重量 |
||||||
|
|
機器佔地長度 |
mm(in) |
10590 |
12910 |
15000 |
16220 |
|
|
機器佔地寬度 |
mm(in) |
6755 (266.7) |
|||
|
|
機器佔地高度 |
mm(in) |
5850 (230.3) |
|||
|
|
機器重量 |
kg(lb) |
41000 |
46000 |
51000 |
56000 |
|
標準附件 |
選購附件 |
||
| ■ BT50主軸錐孔 | ■ DIN50主軸錐孔 | ||
| ■ 6,000轉兩檔無段變速齒輪箱主軸 | ■ CAT50主軸錐孔 | ||
| ■ 臥式主軸頭自動5度分度裝置 | ■ 4,000轉兩檔無段變速齒輪箱主軸 | ||
| ■ 自動臥式主軸頭一組及其交換系統 | ■ 30° 附加頭 | ||
| ■ 主軸油溫冷卻裝置 | ■ 萬向頭 | ||
| ■ X、Y軸搭配光學尺回饋系統 | ■ 延長頭 | ||
| ■ 雙編碼器回饋系統 (Z軸) | ■ Z軸行程延伸至1200mm | ||
| ■ 機械式扭力限制器 （X、Y、Z軸） | (主軸鼻端至工作台面距離200-1400mm) | ||
| ■ 中央自動潤滑系統 | ■ Z軸行程延伸至1400mm | ||
| ■ 立軸防塵蓋 | (主軸鼻端至工作台面距離200-1600mm) | ||
| ■ 四片式護罩 | ■ 全封式切屑防護罩 | ||
| ■ 三軸獨立潤滑油回收系統 | ■ 後半套式切屑防護罩+兩門 | ||
| ■ 切削液系統（含切削泵及儲存筒） | ■ 葉片式鐵屑捲屑裝置 | ||
| ■ 雙彈簧式鐵屑捲屑裝置 | ■ 120刀刀庫 | ||
| ■ 鏈式鐵屑輸送機及收集桶 | ■ Z軸光學尺回饋系統 | ||
| ■ 刀臂式自動換刀裝置（立、臥） | ■ 油路刀把接口 | ||
| ■ 60刀刀庫 | ■ 電器箱熱交換器改裝冷氣機 | ||
| ■ 腳踏式主軸鬆刀開關 | ■ 第四軸介面 | ||
| ■ 雙油缸配重裝置 | ■ CNC旋轉工作台 | ||
| ■ 工作燈 | ■ 葉片式捲屑器 | ||
| ■ 程式結束及警示燈 | ■ 圓盤式油水分離機 | ||
| ■ RS232傳輸接口 | ■ 油壓箱加裝冷卻系統 | ||
| ■ 清潔用水槍 | ■ 主軸中心出水(FORM A) | ||
| ■ 水平調整螺絲及基礎螺栓 | ■ 中心出水高水箱 | ||
| ■ 機器操作及維修說明書 | ■ 自動刀長量測系統 | ||
| ■ 主軸加工吹氣裝置 | |||
| ■ 密閉式電氣箱及熱交換器 | |||
| ■ 五面懸吊式操作箱 | |||
| ■ 移動式手搖手輪 | |||
| 註：一切規格崴立保留修改的權利。 | |||
|
||
|
|
||
 |
