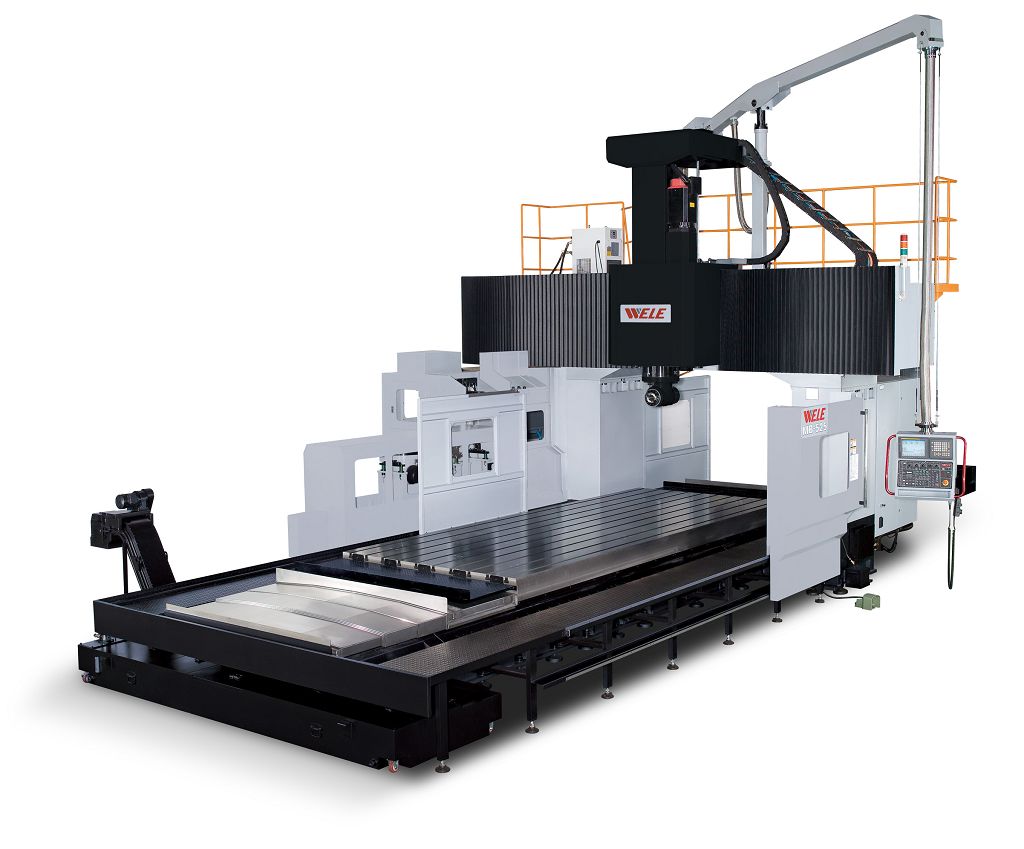

規格/機型 |
單位 |
MB-432 |
MB-532 |
MB-632 |
MB-732 |
|
加工範圍 |
||||||
|
|
X軸行程(左右) |
mm(in) |
4060 (159.8) |
5060 (199.2) |
6060 (238.6) |
7060 (278.0) |
|
|
Y軸行程(前後) |
mm(in) |
3900 (153.5) |
|||
|
|
Z軸行程(上下) |
mm(in) |
1000 (39.4) |
|||
|
|
主軸鼻端至工作台面距離 |
mm(in) |
200-1200 (7.9-47.2) |
|||
|
|
臥式主軸中心線到工作台面距離 |
mm(in) |
0-984 (0-38.7) |
|||
|
|
雙柱間距離 |
mm(in) |
3200 (126) |
|||
|
工作台規格 |
||||||
|
|
工作台尺寸 (X 軸方向) |
mm(in) |
4000 |
5000 |
6000 |
|
|
|
工作台尺寸 (Y 軸方向) |
mm(in) |
2400 (94.5) |
|||
|
|
工作台最大載重 |
kg(lb) |
15000 |
18000 |
20000 |
|
|
主軸規格 |
||||||
|
|
主軸轉速_立式 |
rpm |
齒輪式/10-6000 |
|||
|
|
主軸轉速_臥式 |
rpm |
2400 |
|||
|
|
主軸馬力（連續/30分鐘額定） |
kW(HP) |
22/26 (30/35) |
|||
|
|
主軸內孔錐度 |
|
BT#50 |
|||
|
|
臥式主軸自動旋轉分度 |
degree |
每 5° 分度 |
|||
|
進給系統 |
||||||
|
|
G00 快速進給 (X 軸) |
mm(in)/min |
18000 |
12500 |
9000 |
6000 |
|
|
G00 快速進給 (Y 軸) |
mm(in)/min |
15000 (590.6) |
|||
|
|
G00 快速進給 (Z 軸) |
mm(in)/min |
12000 (472.4) |
|||
|
|
G01 切削進給 |
mm(in)/min |
1-10000 ( 0.01-393.7) |
|||
|
刀庫系統 |
||||||
|
|
刀庫容量 |
pcs |
60 |
|||
|
|
最大刀具直徑／無鄰刀 |
mm(in) |
127/215 (5/8.5) |
|||
|
|
最大刀具長度 |
mm(in) |
400 (15.7) |
|||
|
|
最大刀具重量 |
kg(lb) |
20 (44) |
|||
|
精度 |
||||||
|
|
定位精度(JISB6338) |
mm(in) |
±0.015 (0.0006) 全行程 |
|||
|
|
定位精度(VDI/DGQ 3441) |
mm(in) |
P 0.030 |
P 0.040 |
P 0.050 |
P 0.060 |
|
|
重現性精度 (JISB6338) |
mm(in) |
±0.003 (0.0001) |
|||
|
|
重現性精度(VDI/DGQ 3441) |
mm(in) |
Ps 0.025 |
Ps 0.030 |
Ps 0.035 |
Ps 0.045 |
|
機器佔地面積和重量 |
||||||
|
|
機器佔地長度 |
mm(in) |
10590 |
12660 |
14750 |
15970 |
|
|
機器佔地寬度 |
mm(in) |
7455 (293.5) |
|||
|
|
機器佔地高度 |
mm(in) |
5850 (230.3) |
|||
|
|
機器重量 |
kg(lb) |
42000 |
48000 |
53000 |
59000 |
|
標準附件 |
選購附件 |
||
|
|
■ BT50主軸錐孔 |
|
■ DIN50主軸錐孔 |
|
|
■ 6,000轉兩檔無段變速齒輪箱主軸 |
|
■ CAT50主軸錐孔 |
|
|
■ 臥式主軸頭自動5度分度裝置 |
|
■ 4,000轉兩檔無段變速齒輪箱主軸 |
|
|
■ 自動臥式主軸頭一組及其交換系統 |
|
■ 30° 附加頭 |
|
|
■ 主軸油溫冷卻裝置 |
|
■ 萬向頭 |
|
|
■ X、Y軸搭配光學尺回饋系統 |
|
■ 延長頭 |
|
|
■ 雙編碼器回饋系統 (Z軸) |
|
■ Z軸行程延伸至1200mm |
|
|
■ 機械式扭力限制器 （X、Y、Z軸） |
|
(主軸鼻端至工作台面距離200-1400mm) |
|
|
■ 中央自動潤滑系統 |
|
■ Z軸行程延伸至1400mm |
|
|
■ 立軸防塵蓋 |
|
(主軸鼻端至工作台面距離200-1600mm) |
|
|
■ 四片式護罩 |
|
■ 全封式切屑防護罩 |
|
|
■ 三軸獨立潤滑油回收系統 |
|
■ 後半套式切屑防護罩+兩門 |
|
|
■ 切削液系統（含切削泵及儲存筒） |
|
■ 葉片式鐵屑捲屑裝置 |
|
|
■ 雙彈簧式鐵屑捲屑裝置 |
|
■ 120刀刀庫 |
|
|
■ 鏈式鐵屑輸送機及收集桶 |
|
■ Z軸光學尺回饋系統 |
|
|
■ 刀臂式自動換刀裝置（立、臥） |
|
■ 油路刀把接口 |
|
|
■ 60刀刀庫 |
|
■ 電器箱熱交換器改裝冷氣機 |
|
|
■ 腳踏式主軸鬆刀開關 |
|
■ 第四軸介面 |
|
|
■ 雙油缸配重裝置 |
|
■ CNC旋轉工作台 |
|
|
■ 工作燈 |
|
■ 葉片式捲屑器 |
|
|
■ 程式結束及警示燈 |
|
■ 圓盤式油水分離機 |
|
|
■ RS232傳輸接口 |
|
■ 油壓箱加裝冷卻系統 |
|
|
■ 清潔用水槍 |
|
■ 主軸中心出水(FORM A) |
|
|
■ 水平調整螺絲及基礎螺栓 |
|
■ 中心出水高水箱 |
|
|
■ 機器操作及維修說明書 |
|
■ 自動刀長量測系統 |
|
|
■ 主軸加工吹氣裝置 |
|
|
|
|
■ 密閉式電氣箱及熱交換器 |
|
|
|
|
■ 五面懸吊式操作箱 |
|
|
|
|
■ 移動式手搖手輪 |
|
|
|
註：一切規格崴立保留修改的權利。 |
|||
|
||
|
|
||
 |
